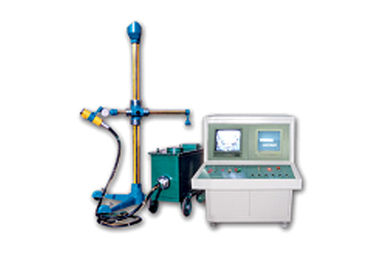

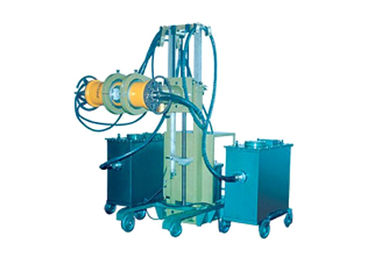

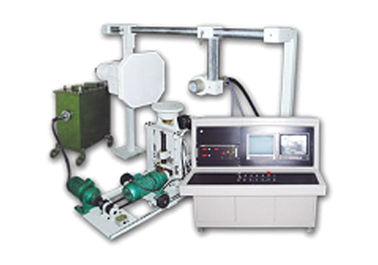

X-ray υπολογιστή σε πραγματικό χρόνο ακτινογραφικό σύστημα

Υπολογιστής ακτίνας X πραγματικός - το σύστημα χρονικών ακτινογραφιών είναι ένας ουσιαστικός εξοπλισμός για τις μη καταστρεπτικές εξεταστικές εργασίες. Ισχύει με τα συστατικά φιαγμένα από metal&nonmetal μέρη υλικού, ρίψεων και συγκόλλησης για η εμφάνιση της εσωτερικής αποτυχίας, του συνυπολογισμού σκουριάς, της ρωγμής, της τρύπας αέρα και της κακής συγκόλλησης (να μην διαπεράσουν εντελώς). Χρησιμοποιείται ευρέως σε βιομηχανικό όπως η μηχανική, χημική, ναυπηγική, υψηλής εντάσεως σκάφος, εθνική ασφάλεια, τεχνική έρευνα, αυτοκίνητο, αεροπορία, heat-resistance υλικό και ούτω καθεξής. Αυτός ο τύπος μηχανής ακτίνας X όχι μόνο έχει τις πλήρεις λειτουργίες, αλλά και έχει τα πλεονεκτήματα όπως την υψηλή αυτόματη δυνατότητα, την αξιόπιστη απόδοση, την απλή λειτουργία, τη γρήγορη ταχύτητα επιθεώρησης και την κατάλληλη συντήρηση. Μπορεί αντιστοιχίες εργασιών με τον υπολογιστή ακτίνας X πραγματικό - σύστημα χρονικών ακτινογραφιών και TV ακτίνας X που επιδεικνύει το σύστημα που έχει την υψηλή αυτόματη ικανότητα και την ακριβή ταχύτητα επιθεώρησης.

Εδώ έχει τρεις τύπους συστημάτων TV (μπορεί να επιλεχτεί από τον πελάτη):

1.    TOSHIBA από την Ιαπωνία

2.    PHILIPS από την Ολλανδία

3.    THOMSON από τα γερμανικά

Κύριες παράμετροι:

Παρατηρήσεις: Το εστιακό μέγεθος μέσα επάνω από τον πίνακα είναι κάτω από τα πρότυπα EN12543, εκτιμεί στην παρένθεση εκφράζει το πάχος διείσδυσης όταν αντιστοιχίες με τη βιομηχανική TV.

X-$L*Y ελεγκτής σειράς

Για αυτό το πρότυπο του ελεγκτή, υποβάλλουμε αίτηση με το μικροϋπολογιστή για τον έλεγχο, και εγκαθιστάμε με KV που προετοιμάζεται, αυτόματη γήρανση, αποτυχία self-checking, timing&untime θέτοντας (η σειρά του σταθερού χρόνου 1-98 λεπτά), τρέχουμε τη θέση επιδεικνύοντας, συναρμολόγηση ασφάλειας, προστατεύουμε τις λειτουργίες για ολόκληρο το σύστημα.

Σε αυτόν τον τύπο μονάδας ελέγχου περιλαμβάνει επίσης τον έλεγχο για όλο το τρέξιμο του μηχανικού συστήματος μετάδοσης και το μεταβλητό έλεγχο τρία του συστήματος ακτινογραφιών, έλεγχος της οπτικής πόρτας παραθυρόφυλλων.

Πραγματικός - σύστημα χρονικών ακτινογραφιών:

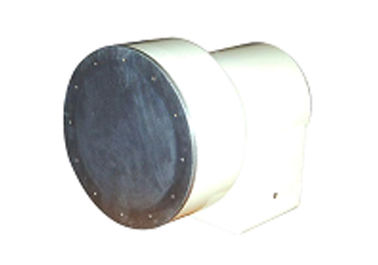

1. ενισχυτής εικόνας 6inches:

Διάσταση εικόνας εισαγωγής: 150mm

Διάσταση εικόνας παραγωγής: 20mm

Περιορισμένο κέντρο ψήφισμα: 54lp/cm

2.    Σύστημα καμερών CCD:

Διαμόρφωση: παράλληλος ελαφρύς φακός, μεταβλητός φακός, κάμερα CCD, παροχή ηλεκτρικού ρεύματος, καλώδιο μετάδοσης

Παράμετροι:

Αναλογική κάμερα CCD:

Εικονοκύτταρο: 752×582

Ρεύμα: +12V

Καλώδιο μετάδοσης: ≤60m

Δυναμική περιοχή: οκτάμπιτος

Ψηφιακή κάμερα CCD:

Εικονοκύτταρο: 1024×1024

Ρεύμα: +12V

Καλώδιο μετάδοσης: ≤15m

Δυναμική περιοχή: 10-12bit

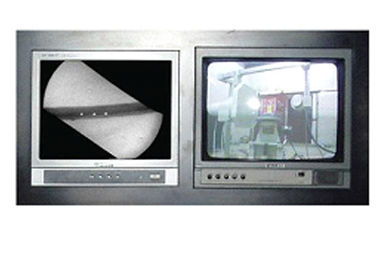

3.    Όργανο ελέγχου:

όργανο ελέγχου 14 ″: 1000line

όργανο ελέγχου 17 ″: 1000line

Σύστημα επεξεργασίας εικόνας υπολογιστών:

Διαμόρφωση:

Βιομηχανικός υπολογιστής ελέγχου (μονάδα εμπορικών σημάτων)

Όργανο ελέγχου

Η εικόνα συλλέγει τον πίνακα

Netcard

Χρησιμοποιήστε τη διεπαφή USB

Εκτυπωτής λέιζερ

Λογισμικό επεξεργασίας εικόνας

Δίσκος-οδηγώντας μηχανή

Για τη διαμόρφωση υλικού, ισχύουμε με τις νεώτερες συσκευές στην αγορά, και εκτός από τρεις μήνες εγγύησης για την δίσκος-οδήγηση της μηχανής, για άλλα μέρη παρέχουμε την εγγύηση ενός έτους.

Αναβάθμιση ενός χρόνου του λογισμικού δωρεάν το χρόνο.

Τεχνικοί στόχοι:

Τυποποιημένο PAL, μαύρος-άσπρη εισαγωγή σημάτων vedio NTSC

Συλλέξτε την ταχύτητα: 25frame/s για το PAL 30frame/s για NTSC

Ανώτατο ψήφισμα της συλλογής εικόνας: PAL-768×576 NTSC-640×480

Το λογισμικό όπως η ελαφρότητα, αναλογία αντίθεσης μπορεί να είναι ρυθμίζει συνεχώς

Στατιστική sensitivity≥2%, δυναμικό sensitivity≥4%.

Το λογισμικό επεξεργασίας εικόνας λειτουργεί:

Κέντρο επεξεργασίας εικόνας: ελαφρότητα, αναλογία αντίθεσης διευθετήσιμη, υψηλή ευαισθησία, χαμηλού θορύβου εικόνες.

Εικόνα πραγματική - χρονική συλλογή: ο χειριστής μπορεί να δει τα αποτελέσματα επιθεώρησης για την οθόνη άμεσα.

Αποταμίευση εικόνας: μπορέστε να σώσετε τις επίκτητες εικόνες σε έναν δίσκο για το μελλοντικό έλεγχο.

Υπέρθεση εικόνας: mutilframe υπέρθεση και θόρυβος-μείωση.

Εικόνα που μεγεθύνει: μπορέστε να κάνετε τη διεύρυνση και τη μείωση των συλλεχθεισών εικόνων.

Επεξεργασία εικόνας: στην επιθεώρηση στατιστικής, το σύστημα έχει τις χαρακτηριστικές λειτουργίες όπως η θόρυβος-μείωση, εικόνας, το πλαστό χρώμα, η αρνητική εικόνα, η μέτρηση της διάστασης αποτυχίας, η αποταμίευση εικόνας και ο έλεγχος, εκτύπωση μορφής και ούτω καθεξής στο δυναμικό σύστημα, πραγματοποιεί μερικά πλεονεκτήματα όπως το πραγματικό - χρονική αρνητική εικόνα, πραγματική - χρονικό πλαστό χρώμα, πραγματική - χρονικός αιχμηρός, δυναμικός πραγματικός - χρονική αποταμίευση και επαναλαμβάνει τα funtions, όχι μόνο έχει την υψηλή ευαισθησία στατιστικής, δυναμική intelligentable, κατάλληλη λειτουργία, αλλά και έχει την κινεζική διεπαφή, και για τις επιλογές, ισχύει με τον εξελισσόμενο και τρόπο γρήγορης δουλειάς που είναι ευκολότερος για τη χρησιμοποίηση.
